Supapă cu glob

Supape cu glob proiectate de precizie-pentru reglarea și izolarea critică

ZFV este un producător de prim rang de supape cu glob industrial concepute pentru cele mai exigente medii de control al debitului. De la abur de-înaltă presiune din centralele electrice până la substanțele chimice volatile din rafinării, supapele noastre asigură integritatea mecanică necesară pentru o funcționare frecventă și o clasificare precisă.

Specificatii tehnice

Gama de dimensiuni

1/2" – 24" (DN15 – DN600)

Clasele de presiune

Clasa ASME 150 – 2500 / PN16 – PN420

Standarde de proiectare

API 623 (-înaltă performanță), BS 1873, ASME B16.34

Materialele corpului

Oțel carbon (WCB, LCB), oțel inoxidabil (CF8, CF8M, CF3M), oțel aliat (C12A, WC6, WC9), oțel duplex

Terminați conexiunile

Flanșă (RF, RTJ), sudare cap la cap-(BW), NPT, sudură cu mufă (SW)

Operațiunea

Roată de mână, panou de impact, cutie de viteze sau{0}}Gata de acționare (ISO 5211)

Excelență în inginerie și caracteristici de performanță

Scaune cu fața dură-(Stellite® nr. 6)

Ca standard, suprafețele noastre de scaune sunt acoperite cu Stellite® pentru a rezista la eroziune, uzură și oxidare la temperatură înaltă-în timpul ciclismului frecvent.

Design tijă anti-rotație

Previne deteriorarea garniturii și a burdufului, asigurându-se că tija se mișcă doar axial, prelungind semnificativ durata de viață a etanșării.

Supapă cu globGhid de selecție

Selectarea materialului după mediu

Mediu fluid	Metalurgie recomandată	Motiv
Apă, ulei sau aer	Oțel carbon (WCB/LCB)	Cel mai rentabil-pentru utilitățile industriale ne-corozive.
Produse chimice corozive	Oțel inoxidabil (CF8M/316)	Rezistență superioară la coroziune indusă de sâmburi și{0}}clorură.
Apa de mare / Acizi	Duplex / Hastelloy / Monel	Durabilitate extremă pentru platforme de desalinizare sau offshore.
Suspensii abrazive	Trim-dur cu față (TCC/CCC)	Acoperirea cu carbură de tungsten previne defectarea prematură a scaunului.

Aplicație și configurație a supapei

Nevoile de achiziții	Design recomandat	Avantaj de inginerie
Reglare de precizie	Model drept (tip T-)	Cel mai frecvent; excelent pentru reglarea fină a debitului și operarea frecventă.
Cădere minimă de presiune	Y-Model (Tip-Wye)	Scaunul înclinat reduce turbulențele și rezistența la curgere, menținând în același timp controlul.
Economie de spațiu-/ Viraj de 90 de grade	Model unghiular	Funcționează atât ca supapă, cât și ca cot de 90 de grade; reduce costurile la conducte.
Zero emisii fugitive	Burduf Sigilat	Elimină scurgerile din tijă pentru medii periculoase/toxice (conform ISO 15848-1).

Producție și control al calității

01.

Prelucrare CNC avansată

Fiecare scaun și disc de supapă este prelucrat pe centre CNC de-înaltă precizie pentru a asigura o aliniere perfectă — cel mai critic factor în prevenirea scurgerii supapelor Globe.

02.

Protocol de testare riguros

Fiecare supapă este supusă testării hidrostatice a carcasei și a scaunului conform API 598 înainte de expediere.

03.

Documentatie trasabila

Oferim un „pachet de calitate” cuprinzător pentru fiecare comandă, inclusiv MTR-uri, rapoarte de testare a presiunii și înregistrări de inspecție a acoperirii.

04.

Inspecție-terță parte (TPI)

Menținem politicile cu ușile deschise-pentru inspecțiile efectuate de SGS, TUV, BV sau DNV, asigurând transparența licitațiilor internaționale.

Opțiuni de personalizare

Profiluri de tăiere personalizate:	Ac, port V-sau dopuri parabolici pentru caracteristici specifice de curgere liniare sau procentuale egale-.
Acoperiri specializate:	Acoperiri FBE, PTFE sau din aluminiu{0}}la temperatură înaltă pentru condiții de mediu corozive sau extreme.

Certificatul nostru








FAQ

Î: Care este avantajul principal al unei supape cu glob în comparație cu o supapă cu poartă?

R: Avantajul principal este capacitatea de accelerare. În timp ce supapele cu gură sunt proiectate doar pentru serviciu complet deschis sau complet închis, structura internă a supapei Globe permite o reglare precisă a debitului. În plus, supapele Globe au o lungime de cursă mai scurtă, ceea ce le face mai rapid de operat și mai ușor de reparat-în linie.

Î: Care este semnificația standardului API 623 pentru supape glob?

R: API 623 este standardul industrial modern pentru supapele cu glob din oțel pentru sarcini grele-. Acesta a fost introdus pentru a rezolva defecțiunile obișnuite în standardul BS 1873 mai vechi, care necesită în mod special tije mai groase, conexiuni scaun-la-mai robuste și materiale de-calitate superioară pentru a asigura longevitatea în medii de-ciclu înalt și de presiune-înaltă.

Î: Când trebuie utilizată o supapă cu glob cu model Y-(Tip Y-)?

R: Supapa cu model AY-ar trebui folosită atunci când aveți nevoie de avantajele de reglare ale unei supape glob, dar doriți să minimizați căderea de presiune. Tija și scaunul sunt înclinate la aproximativ 45 de grade, creând o cale de curgere mai dreaptă care reduce turbulența și eroziunea, menținând în același timp un control precis.

Suntem bine-cunoscuți ca unul dintre cei mai importanți producători și furnizori de supape glob din China. Având o experiență bogată, vă urez bun venit să cumpărați supape cu glob avansate în vrac din fabrica noastră. Dacă aveți întrebări despre cooperare, vă rugăm să nu ezitați să ne trimiteți un e-mail.

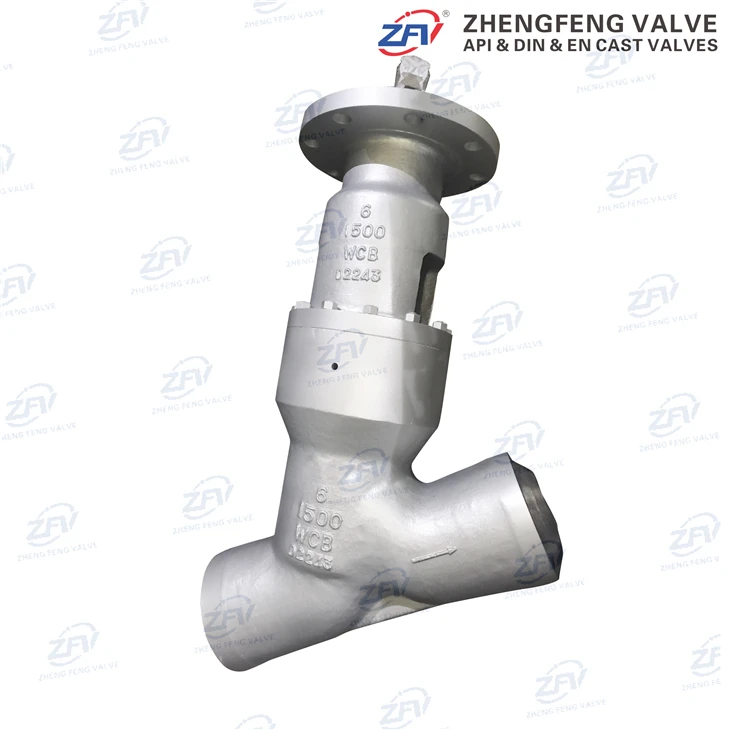

BUTT WELD GLOBE VALVE, C95800 Bronze Globe Valve, Cast Steel Flanged Globe Valve
